Leica Umino

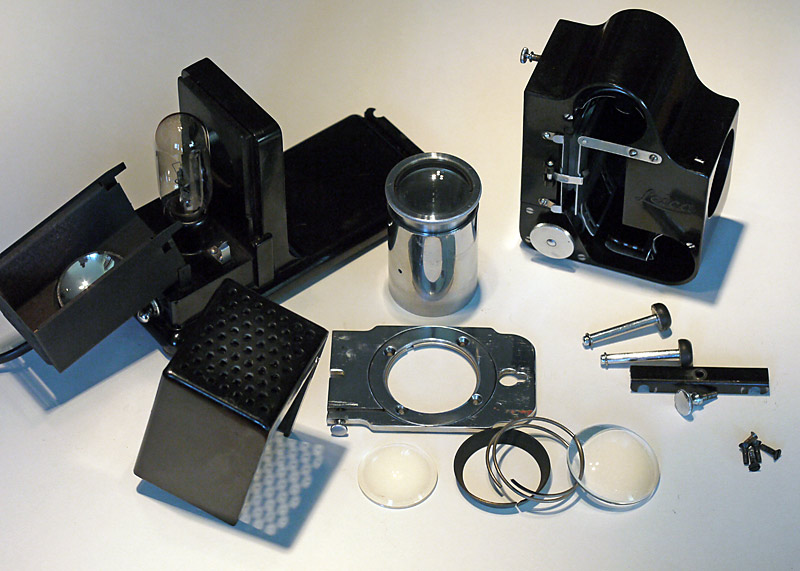

Oben: Der Deckel das Lampenhauses lässt sich leich nach oben abziehen, nachdem man die Rändelschraube auf der Rückseite unten gelöst hat. Das darunter befindliche metallene innere Lampengehäuse wird nach Lösung der Arretierfeder nach hinten weggeklappt (wie bei Gnom II/ Parvo 100).
Das Kondensorsystem ist zweilinsig und nur durch Entfernung der verchromten Aufnahme für das Vorderteil erreichbar. Das Vorderteil wird nach Lösen der oberen mittigen Rändelschraube einfach nach oben hin abgenommen.
Der Objektivstutzen ist mittels einer Schraube im Bakelit-Vorderteil fixiert.
Unten: Abklappen des inneren Lampenhauses, um an die Lampe zu gelangen.

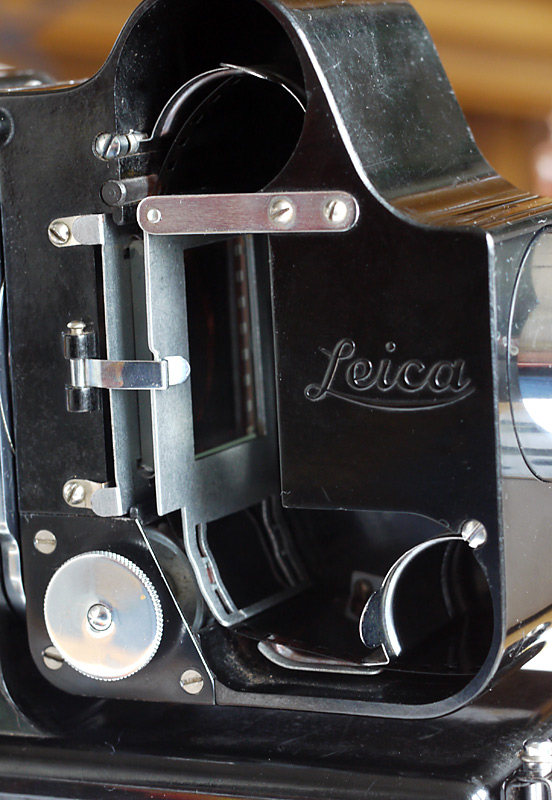

Ganz unten: Filmführung bei Verwendung von Filmbändern, die Glasscheiben der Einsätze müssen zum Film zeigen, zum Einlegen ist die kleine Halteklammer (Mitte-links) zu lösen.
